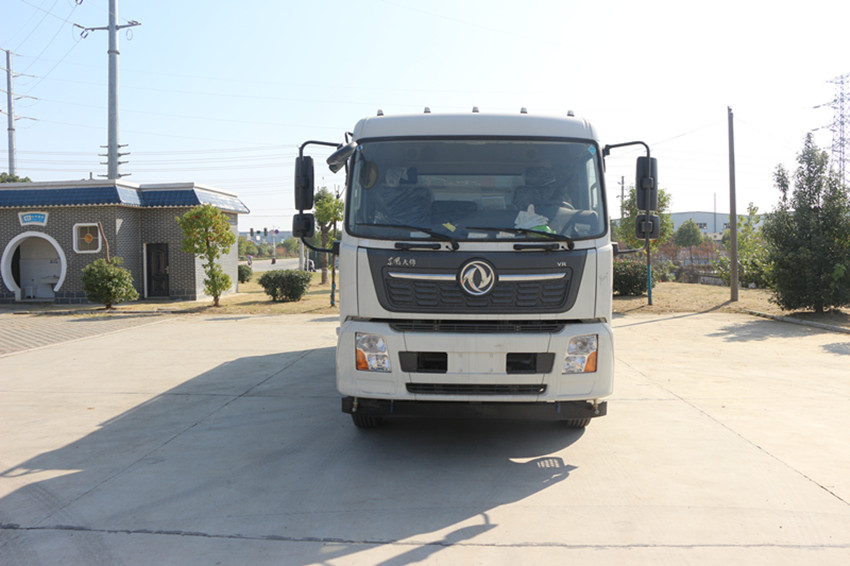

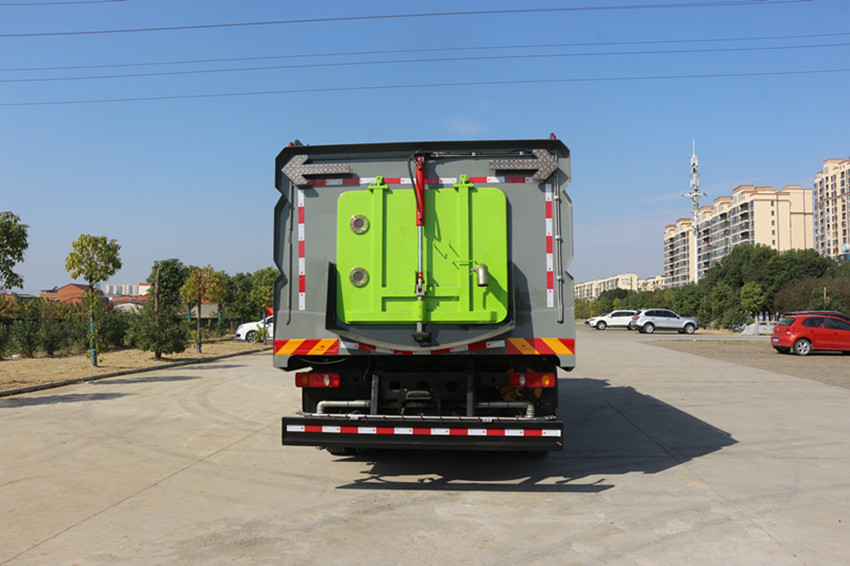

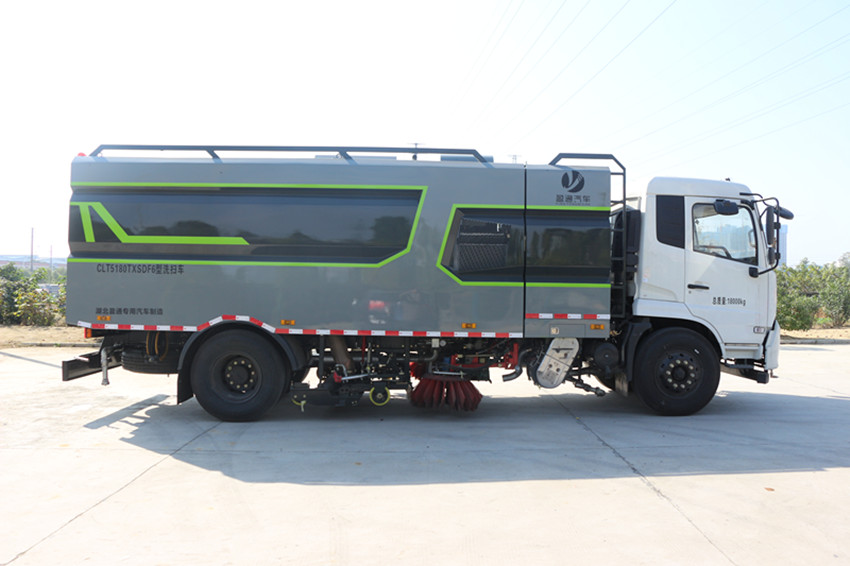

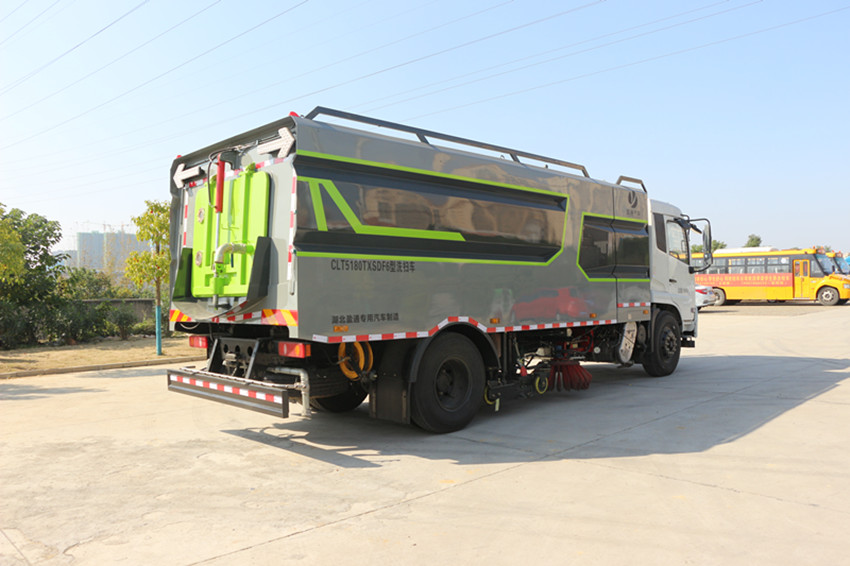

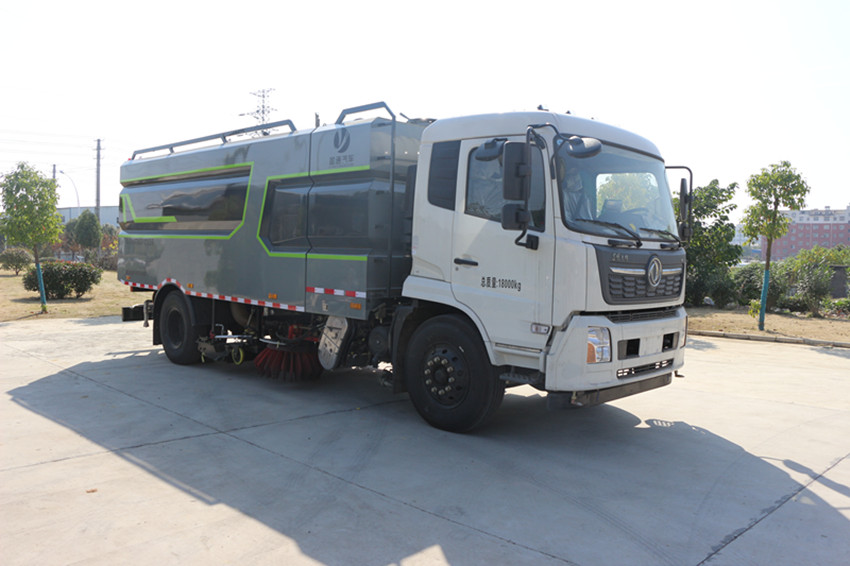

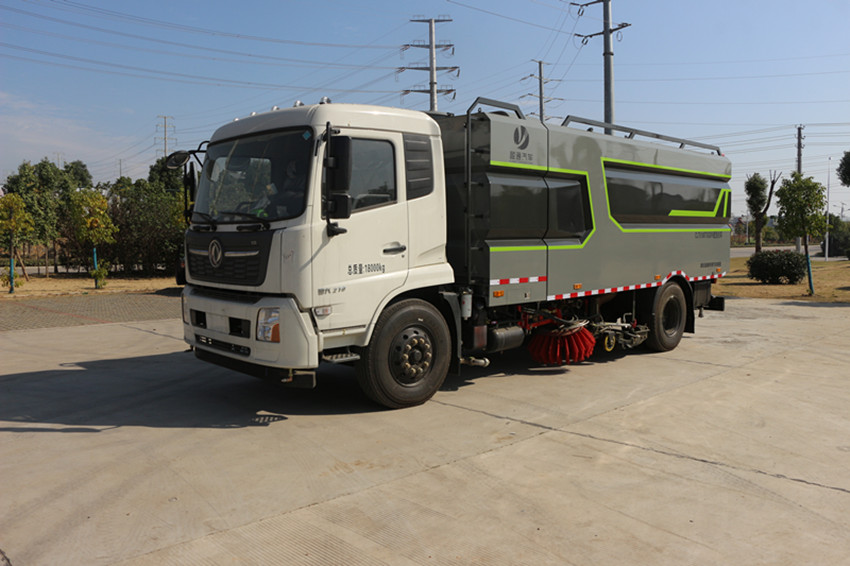

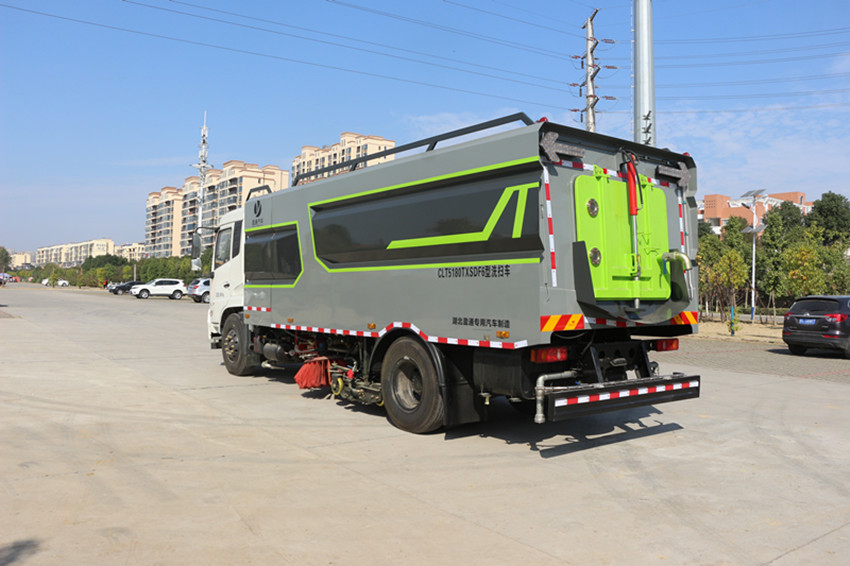

東風天錦18立方洗掃車-東風天錦18噸洗掃車廠家直銷
東風天錦18立方洗掃車-東風天錦18噸洗掃車廠家產品參數
東風天錦洗掃車概述（5000軸距）
? 洗掃車采用東風天錦DFH1180EX8型國六二類汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。
? 副發動機驅動風機和高壓水泵，副發動采用東風康明斯六缸170馬力柴油發動機。風機用8.0高壓離心風機,效率高、風量大，**風量達23500m3/h。高壓水泵采用國際知名GTM型柱塞泵，流量合適，壓力高，允許**壓力達10MPa。
? 清水箱充分利用了車載空間，容積大，容積達9m3。垃圾箱采用單層304不銹鋼結構，傾翻卸料，帶高壓自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。
? 左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開**，可實現左掃、右掃和全掃等不同作業模式。寬吸嘴的吸口寬度達到2418mm，確保作業總寬度大于3.5mm。4個高度可調的吸嘴輪，能多方面調整和保證吸嘴與路面間的合理間隙。吸嘴內置高壓噴水桿，盡可能多的將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能**限度減少高壓水氣流沖起污物產生的二次污染。
? 左右噴水桿安裝在吸盤上，隨吸盤升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到**清洗效果。開放式液壓系統驅動左右立掃升降、左右掃盤旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。
? 底盤變速箱側取力器驅動低壓水泵，實現灑水車的低壓沖洗功能，一鍵式作業起動和停機操作。
? CLW5180TXSD6型洗掃車具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 “左掃”、 “右掃”等多種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣、洗刷路緣石立面。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業?？梢韵駷⑺囈粯訉β访孢M行低壓沖洗作業。
? CLW5180TXSD6型洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻壁、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。
東風天錦洗掃車參數
|
項 目 |
主要性能參數 |
||
|
車 型 |
東風天錦 |
||
|
整車型號 |
CLW5180TXSD6洗掃車 |
||
|
底盤型號、類別、生產企業 |
DFH1180EX8二類 東風汽車股份有限公司 |
||
|
排放標準 |
GB3847-2005,GB17691-2018國Ⅵ |
||
|
發 動 機 |
主機 |
底盤發動機型號及生產企業 |
B6.2NS6B210 康明斯發動機有限公司 |
|
功率 |
154 |
||
|
馬力 |
210 |
||
|
排量 |
6200 |
||
|
副機 |
清掃發動機型號及生產企業 |
B170 康明斯170馬力增壓副發動機 |
|
|
功率 |
125 |
||
|
馬力 |
170 |
||
|
排量 |
5900 |
||
|
燃油種類 |
0號輕柴油(與底盤共用柴油箱) |
||
|
車輛 基本 參數 |
外形尺寸(長X寬X高)mm |
★ 8550*2480*3130 |
|
|
軸距 |
5000 |
||
|
輪胎 |
275/80R22.5 18PR |
||
|
輪胎數量 |
7(含1備胎) |
||
|
輪距 |
前輪 |
1876 |
|
|
后輪 |
1820 |
||
|
額定乘員 |
3人 |
||
|
前懸/后懸 |
1430/2220 |
||
|
接近角 |
17° |
||
|
離去角 |
25° |
||
|
離地高度 |
320 |
||
|
額定載質量 |
5410 |
||
|
整備質量 |
12460 |
||
|
**總質量 |
18000 |
||
東風天錦18立方洗掃車-東風天錦18噸洗掃車廠家產品參數
|
專用性能參數 |
垃圾箱容積( m3) |
7（不銹鋼材質） |
||||
|
清水箱容積( m3) |
9（不銹鋼材質） |
|||||
|
清掃寬度 |
2800-3200 |
|||||
|
清掃作業速度(km/h) |
3-15 |
|||||
|
保潔作業速度(km/h) |
15-20 |
|||||
|
**清掃能力(m2/h) |
48000 |
|||||
|
抽吸能力 |
密度(g/cm3) |
2.0 |
||||
|
質量 |
1.5 |
|||||
|
抽吸粒度 |
≥100 |
|||||
|
垃圾廂傾卸角 |
≥45° |
|||||
|
清掃效率 |
≥96% |
|||||
|
作業噪聲 |
< 88 符合GB7258規定 |
|||||
|
行駛性能參數 |
驅動型式 |
4×2后軸驅動 |
||||
|
懸架型式 |
鋼板彈簧 |
|||||
|
鋼板彈簧片數(前/后) |
8/10+7 |
|||||
|
制動型式 |
雙回路氣壓制動、鼓式 |
|||||
|
制動距離(滿載30km/h) |
≤10m |
|||||
|
**車速(km/h) |
99 |
|||||
|
**小轉彎半徑 |
8 |
|||||
|
**爬坡度 |
≥30％ |
|||||
|
離合器系統 |
單片干式膜片彈簧離合器，液壓操縱 |
|||||
|
變速器系統 |
機械式5檔變速器，帶同步器，手動 |
|||||
|
發動機耗油量 |
行駛(L/100km) |
作業(L/h) |
作業(L/10000m2) |
|||
|
≤14 |
≤8 |
≤5 |
||||
|
降塵系統 |
噴水形式 |
低壓霧狀 |
||||
|
主要元件組成 |
進口高壓泵、水過濾器、管路、不銹鋼噴架、高壓噴嘴等 |
|||||
|
高壓水泵 |
GTM |
|||||
|
安裝位置 |
清掃降塵 |
左右前掃盤 |
||||
|
吸塵降塵 |
吸盤吸風口內 |
|||||
|
**型式 |
電子**，一鍵操作 |
|||||
東風天錦18立方洗掃車-東風天錦18噸洗掃車廠家產品參數
|
液壓系統 |
型式 |
開放式，電動**集中操縱 |
|
|
主要元件 |
齒輪泵、擺線馬達、液壓缸、電磁閥、集成塊、高壓泵等 |
||
|
擺線馬達 |
三洋馬達 |
||
|
齒輪油泵 |
長源機械 |
||
|
液壓油缸 |
海普瑞斯 |
||
|
液壓缸密封件 |
鼎基 |
||
|
液壓油管 |
天河 |
||
|
電磁閥組 |
海普瑞斯 |
||
|
防震壓力表 |
IMT |
||
|
回油過濾器 |
索菲瑪 |
||
|
系統溢流壓力 |
Mpa |
10-12 |
|
|
液壓油箱容積 |
L |
≥60 |
|
|
電器系統 |
系統組成 |
由底盤車電路和副發動機電氣部分及專用工作裝置操作**電路組成。 |
|
|
底盤車系統電壓(V) |
24 |
||
|
工作裝置系統電壓(V) |
12 |
||
|
電控箱面板組成 |
副機轉速表、副機水溫表、機油溫度報**裝置、各種操作**開關 |
||
|
**開關 |
上海施耐德 |
||
|
可編程序邏輯**器 |
百兆富 |
||
|
斷路器 |
海格 |
||
|
蓄電池型號 |
12V-70A.H (2只并聯) |
||
|
風機系統 |
型式 |
專用高壓離心風機 |
|
|
品牌 |
長沙聯悅 |
||
|
額定工作轉速 |
r/min |
2700 |
|
|
傳動型式 |
副發動機、離合器、帶齒耐高溫A帶傳動(4根) |
||
|
風機皮帶 |
浙江三力士 |
||
|
自動離合器 |
離心式，進口材質 |
||
|
風量(m3/h) |
5000 ~ 7800 |
||
|
清掃系統 |
型式 |
在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、 可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。 |
|
|
主要元件組成 |
掃盤支架、掃盤、油缸、油管、連桿、調節桿、液壓馬達等 |
||
|
掃刷撐開直徑 |
mm |
φ800-900 |
|
|
掃盤馬達轉速 |
r/min |
140 |
|
|
掃盤數量 |
2 |
||
|
單個掃盤配刷數量 |
22 |
||
|
掃盤傾角調整 |
前掃盤 |
前傾5°~15° 外傾5°~10° |
|
|
后掃盤 |
前傾5°~10° 內傾5°~10° |
||
|
吸嘴裝置 |
型 式 |
吸嘴懸掛在底盤車后輪之間，由吸嘴、滾輪、吸管組成，吸嘴體可隨動， 吸嘴升降用油缸**雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量8）， 吸嘴體與路面隨動。液壓驅動電氣自動**吸嘴升降，彈簧浮動懸掛。 |
|
|
吸管直徑 |
mm |
φ180 |
|
|
吸管品牌 |
NORRES |
||
|
行走輪軸承 |
SKF |
||
|
行走輪耐磨外圈 |
Stellana |
||
|
工作狀態吸嘴邊剛性部份 離地間隙 |
5～8 |
||
|
吸嘴吸管風速(m/s) |
50～65 |
||
|
吸嘴負壓(mmH2O) |
380 |
||
|
其它配置 |
報**系統 |
倒車語音報**系統 |
|
|
副操作系統 |
尾部帶電控操作系統，**大廂升降及后門開關， 避免用戶在駕駛室內操作因觀察不到后方情況發生安全事故。 |
||
|
手動泵應急舉升系統 |
如遇副發動機故障造成液壓系統不能使用，掃刷、吸盤、 大廂均不能升降，可使用手動泵應急舉升系統操作。 |
||
東風天錦18立方洗掃車-東風天錦18噸洗掃車廠家產品參數公告
|
【整車技術參數】 |
|||
|
產品** |
程力威牌 |
公告批次 |
326 |
|
產品名稱 |
洗掃車 |
產品型號 |
CLW5180TXSD6 |
|
總質量(Kg) |
18000 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
6870,6805,5410,5345 |
外形尺寸 |
9350,8850,,7350×2480×3130 |
|
整備質量(Kg) |
11000,12460 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2,3 |
鞍座**載質量(Kg) |
|
|
接近角/離去角(°) |
17/12 |
前懸/后懸 |
1400/2150,1430/2120 |
|
軸荷(Kg) |
6500/11500 |
**車速(Km/h) |
89 |
|
備注 |
此車為道路洗掃專用車輛,專用裝置為掃刷.防護材料:Q23**碳鋼,連接方式:左右側面防護為掃刷, 離地高為:200,后下部防護與車架采用焊接連接,后下部防護尺寸:50×240(mm),離地面高度360mm. 隨底盤選裝駕駛室.ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS 8/東科克諾爾商用車制動系統(十堰)有限公司, 4460046450/威伯科汽車**系統(**)有限公司. 此整車長/前懸/軸距/后懸對應關系為;9350/1400/5800 |
||
